专利号：ZL 2018 2 0445291.9

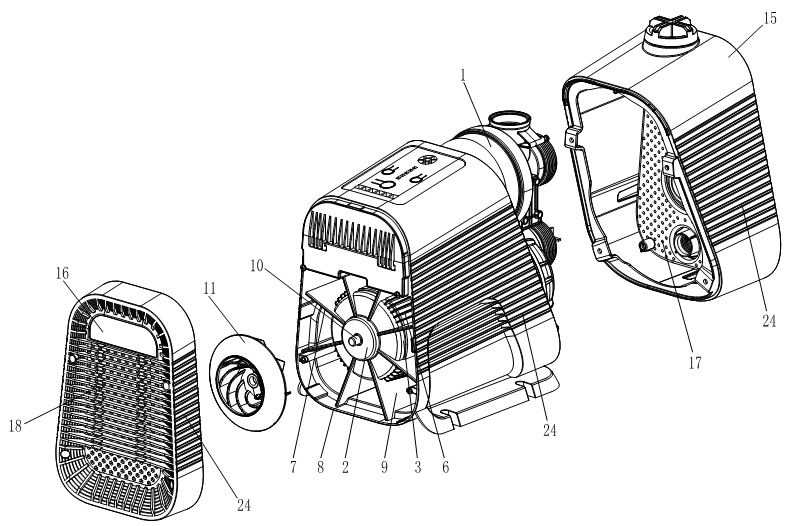

技术内容阐述： 一种水泵上的风冷结构，其特征在于：包括水泵，所述水泵包括泵体与电机，所述电机包括第一壳体、设置在第一壳体内的定子与转子，所述第一壳体外表面设有若干散热片，且在第一壳体的外表面呈圆周设有若干撑板，在若干撑板的外周包裹有第二壳体，所述第二壳体的内壁、第一壳体的外表面以及若干撑板共同形成了若干风冷通道，所述转子的转轴固定设有风叶，所述风叶处于电机的尾部；所述第二壳体的顶面设有容置槽，电路控制装置设于容置槽内，在容置槽上设有顶盖；所述第二壳体的前端设有前罩壳，后端设有后罩壳；所述前罩壳上设有若干出风孔，后罩壳上设有若干进风孔，所述进风孔、风冷通道以及出风孔相互贯通。
