专利号：ZL  2018 2 0445293.8

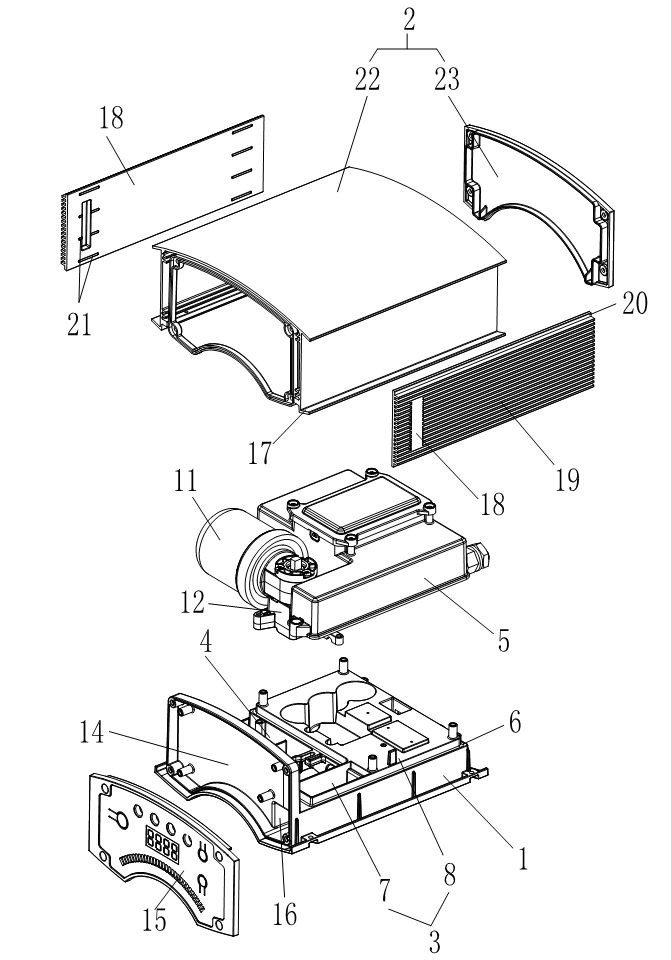

一种用于自吸泵的电路控制盒，其特征在于：包括盒体与罩体，盒体内设有“L”型电路槽以及罐体槽，所述罐体槽与“L”型电路槽共同形成了矩形状的容置空间；所述“L”型电路槽上盖有盖体，所述盖体与“L”型电路槽之间设有密封圈；所述“L”型电路槽包括竖槽与横槽，控制电路板设置在横槽内，竖槽内设有接线柱；所述罐体槽内放置有压力罐，压力罐连接一法兰接头，所述法兰接头处于盒体的底面，法兰接头连接软管；所述盒体上处于竖槽的一端设有连接板，所述连接板上设有控制面板；所述连接板与竖槽之间具有通孔，控制面板的导线穿设至竖槽且导线与接线柱连通；所述罩体罩在盒体上，且罩体的侧面与连接板匹配对接。
