专利号：ZL  2018 2 0445293.8

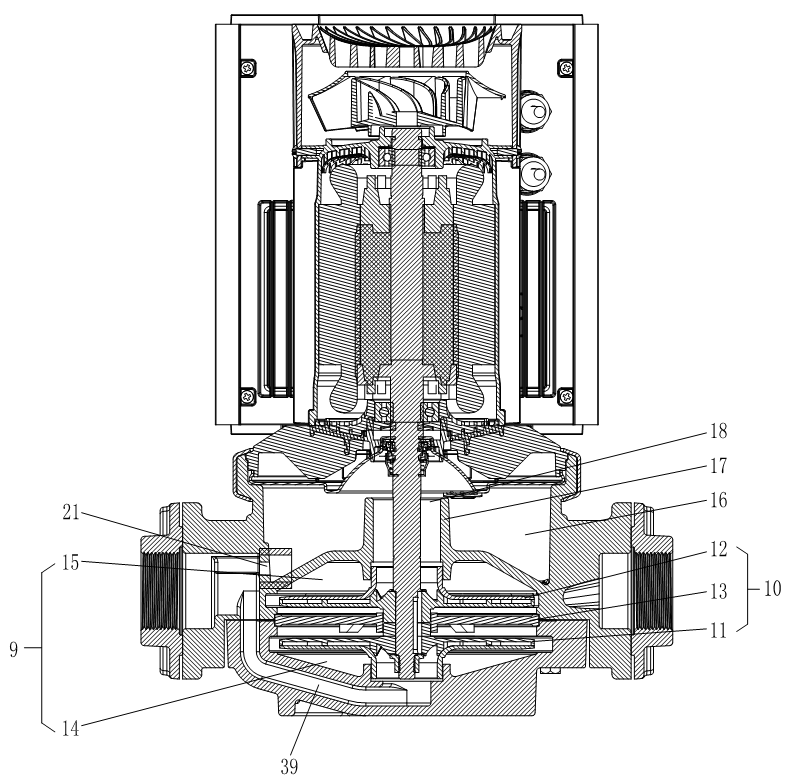

技术内容阐述：一种带自吸功能的管道泵，其特征在于：包括电机、法兰件、泵体与控制装置，所述电机通过法兰件与泵体实现固定连接，所述泵体包括泵壳与泵盖，所述泵壳上设有进水口与出水口，泵盖与泵壳之间形成了叶轮室，在叶轮室内设有叶轮组件，所述叶轮组件包括进水叶轮、出水叶轮与隔板，进水叶轮与出水叶轮均为离心式叶轮，所述隔板将叶轮室分隔成进水通道与出水通道，进水叶轮处于进水通道内，出水叶轮处于出水通道内，进水口与进水通道贯通，出水通道连通出水口；所述泵壳与法兰件之间形成了水箱，所述水箱上设有注水口，注水口拧接有塞子；水箱中心向上延伸竖起形成有水管，所述水管的顶端具有进口，进口与出水通道贯通，所述水箱与进水通道之间设有通水孔，所述通水孔处于水箱的侧壁的底边；所述水箱与进水口之间形成了回流孔，所述回流孔内设有止回阀；所述通水孔以及回流孔均处于水箱的最低位。
